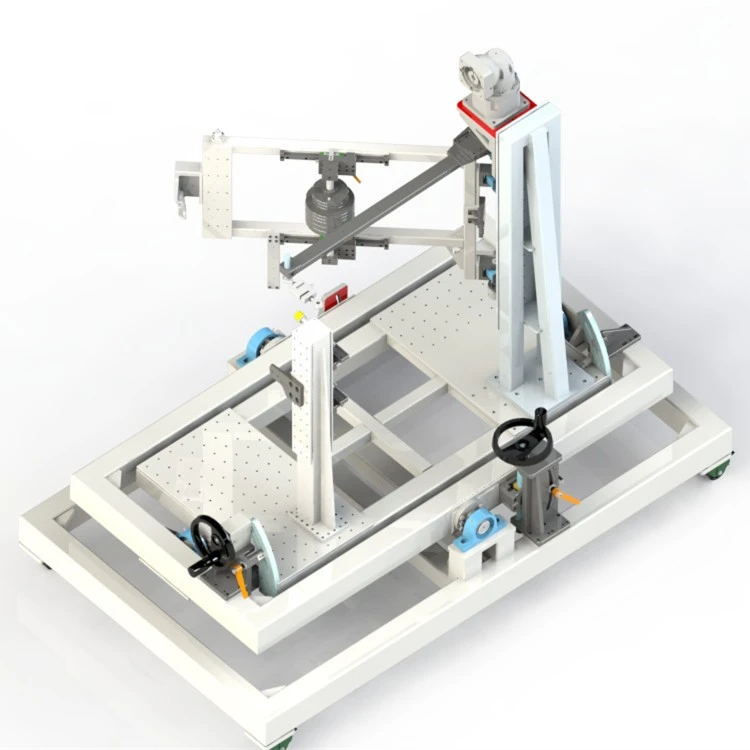

Sistemul de testare a actuatorului de uși este un banc de testare de performanță specializat pentru componentele de blocare a ușilor auto. Acest echipament este construit pentru dispozitive de acționare a ușilor laterale, mecanisme de blocare a ușii și ansambluri de blocare a ușii electrice. Acceptă testarea durabilității și verificarea performanței pentru OEM și furnizorii de nivel 1. Sistemul folosește un cadru modular-de sarcină grea cu mai multe stații de lucru. Dispune de un sistem de antrenare servo în buclă închisă-și senzori multi{-dimensionali. Aceste piese lucrează împreună pentru a copia ciclurile reale de deschidere-închidere și blocare a ușii vehiculului. Sistemul reproduce cu exactitate condițiile reale de lucru întâlnite în vehicule.
Șase stații de lucru independente
Acest produs vine cu 6 stații de testare independente. Fiecare stație poate rula un dispozitiv de acționare al ușii diferit în același timp. Stațiile funcționează separat una de cealaltă. Puteți porni, opri sau modifica numărul de cicluri pentru fiecare stație pe cont propriu. Acest design acceptă teste de comparație de loturi mici-și verificări de fiabilitate la scară mare-. Configurarea cu 6 stații îmbunătățește foarte mult eficiența testului. Utilizatorii pot testa mai multe mostre fără a aștepta ca un test să se termine înainte de a începe altul.
Mecanismul servo copiază secvența completă a acțiunilor de deschidere-închidere-blocare. Puteți seta cursa de deschidere, unghiul de închidere, viteza de mișcare, întârzierea tamponului și timpul de reținere. Aceste setări corespund condițiilor reale de utilizare a vehiculului. Sistemul simulează oboseala-pe termen lung de la deschiderea și închiderea repetate. Această caracteristică face ca sistemul de testare a actuatorului ușii să fie valoros pentru dezvoltarea produselor și controlul calității.
Colectare de date cu mai multe-parametri
Sistemul colectează patru tipuri de date cheie în timpul fiecărui ciclu de testare. Acestea sunt curentul de funcționare, unghiul de rotație, cuplul de antrenare și sarcina de presiune. Acesta generează curbe complete de proces pentru curent, unghi și presiune în timp real. Aceste curbe arată performanța dinamică a produsului testat. Datele îi ajută pe ingineri să înțeleagă cum se comportă actuatorul ușii în timpul funcționării.
Detectarea automată a defectelor
Utilizatorii pot seta praguri personalizate pentru limitele de curent, intervalele de unghi, valorile cuplului și intervalele de timp pentru acțiune. Produsul înregistrează automat orice puncte de date care depășesc aceste limite. Identifică probleme precum blocaj, forță scăzută, suprasarcină, acțiune incompletă și defecțiune la mijlocul-ciclului. Această verificare automată economisește timp și reduce erorile umane în detectarea defectelor.
Numărarea-ciclului pe termen lung
Sistemul acceptă numărări de ciclu de până la un milion sau mai mult. Acesta urmărește ciclurile totale finalizate și timpul pentru fiecare acțiune de deschidere-închidere în timp real. Toate datele de testare, înregistrările defecțiunilor și datele curbei se salvează automat în stocarea locală. Utilizatorii pot exporta aceste date pentru rapoarte și analize. Această caracteristică acceptă trasabilitatea completă pentru testarea fiabilității.
Schimbarea produsului pe bază de rețetă-
Sistemul de testare a actuatorului de uși stochează mai multe rețete de testare pentru diferite modele de actuatoare. După schimbarea dispozitivului de fixare, operatorii pot încărca rețeta corectă cu un singur clic. Această funcție de comutare rapidă permite schimbarea rapidă a produsului. Sistemul funcționează cu multe tipuri de actuatoare pentru teste comparative.
Comunicare CAN Bus
Sistemul are încorporate-interfețe de magistrală CAN și LIN. Poate trimite și primi semnale cu actuatorul testat. Această setare imită comenzile controlerului vehiculului. Sistemul verifică răspunsurile semnalului și sincronizarea comunicării în raport cu cerințele. Această caracteristică reproduce pe deplin logica electrică întâlnită în vehiculele reale.
Control acces utilizator
Produsul include niveluri de acces pentru operator și administrator. Păstrează jurnalele de testare, înregistrările produselor și fișierele de gestionare a rețetelor. Aceste caracteristici sprijină managementul organizat al laboratorului. De asemenea, fac procesul de testare complet trasabil și revizuibil.
Specificatii tehnice
|
Parametru |
Caietul de sarcini |
|
Stații de testare |
6 posturi de lucru independente |
|
Obiecte de testare |
Dispozitive de acționare a ușilor laterale, mecanisme de blocare a ușilor, ansambluri de blocare a ușii electrice |
|
Sistem de control |
Unitate servo în buclă închisă- |
|
Capacitate de ciclu |
Până la 1.000,000+ cicluri |
|
Comunicare |
Autobuz CAN / LIN |
|
Depozitarea rețetelor |
Rețete de produse multiple |
|
Caracteristici de siguranță |
Protecție la suprasarcină, oprire de urgență, oprire timeout |
|
Aplicație |
Testare de fiabilitate R&D, testare de tip, inspecție de intrare |
